肌電電極是檢測肌肉電活動的關鍵傳感器，其性能直接影響信號質量。本文將系統介紹肌電電極的制造原理，包括材料選擇、結構設計、加工工藝及性能優化方法。
1. 肌電電極的基本要求
肌電電極制造需滿足以下核心要求：
高信噪比：能檢測μV級微弱信號
低阻抗：電極-皮膚界面阻抗通常需<10kΩ（@100Hz）
生物相容性：長期接觸無毒性或刺激性
機械穩定性：抗運動偽跡，貼合皮膚不脫落
2. 電極材料選擇

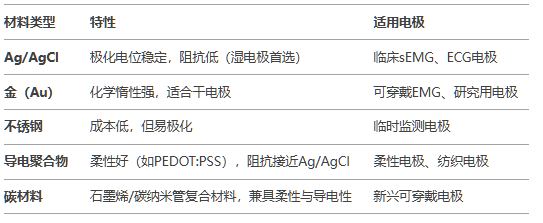

2.1 導電材料
2.2 基底材料
剛性基底：FR4電路板（用于針電極）
柔性基底：
聚酰亞胺（PI）：耐高溫，適合精密加工
聚二甲基硅氧烷（PDMS）：生物相容性優異
紡織物：用于可穿戴電極
3. 電極制造工藝
3.1 表面電極（sEMG）制造流程
(1) 濕電極（Ag/AgCl凝膠電極）
A[銀箔沖壓] --> B[電化學氯化]
B --> C[涂覆導電凝膠]
C --> D[粘合泡沫襯墊]
D --> E[封裝接線端子]
關鍵工藝：
電化學氯化：在Ag表面形成AgCl層（0.9% NaCl溶液，0.5mA/cm²電流，10-30分鐘）
凝膠配方：KCl+NaCl+羥乙基纖維素（導電率>1S/m）
(2) 干電極制造
微針陣列電極：
光刻+電鑄工藝制作金屬微針（高度100-300μm）
示例：SU-8光刻膠模具→鎳電鑄→鍍金
柔性印刷電極：
噴墨打印導電墨水（如納米銀漿）于PET基底
激光切割成型
3.2 針電極制造
A[拉制金屬絲] --> B[絕緣涂層（聚四氟乙烯）]
B --> C[尖端裸露處理]
C --> D[封裝至注射針管]
同心針電極：
中心導線（鉑銥合金，直徑0.05mm）
外層不銹鋼套管（外徑0.3-0.5mm）
環氧樹脂填充絕緣
4. 關鍵性能優化技術
4.1 降低界面阻抗
表面微結構：
激光雕刻多孔結構（增加有效接觸面積）
仿生微針陣列（穿透角質層，阻抗可降低至5kΩ以下）
導電涂層：
納米金顆粒修飾（提升電荷轉移效率）
導電水凝膠涂層（如PVA/PEDOT:PSS復合物）
4.2 運動偽跡抑制
機械設計：
彈性基底（如蛇形導線布局，拉伸率>30%）
多點接觸結構（如分形電極陣列）
電路設計：
主動屏蔽層（Driven-Right-Leg電路）
高輸入阻抗放大器（>1GΩ）
5. 新興制造技術
5.1 增材制造
3D打印電極：
直寫式打印導電聚合物（精度可達50μm）
示例：氣溶膠噴印PEDOT:PSS微圖案
5.2 柔性混合電子
轉印工藝：
硅基電路→彈性體轉移（實現可拉伸電路）
液態金屬電極：
Ga-In-Sn合金注入微流道（斷裂伸長率>400%）
5.3 智能電極
自供電設計：
摩擦電納米發電機（TENG）集成
示例：PVDF薄膜+AgNW電極組合
6. 質量控制標準
7. 應用案例
7.1 臨床級Ag/AgCl電極
制造商：Delsys、Noraxon
工藝特點：
激光切割銀箔+自動化氯化
醫用級水凝膠（含抗菌劑）
7.2 可穿戴干電極
示例：MC10 BioStamp
柔性電路+金微凸點陣列
無線數據傳輸模塊集成
8. 未來發展方向
納米材料應用：
石墨烯/碳納米管復合電極（兼顧柔性與導電性）
自粘附設計：
仿壁虎腳毛微結構（無膠粘附）
多功能集成：
EMG+溫度+pH多參數檢測
結論
肌電電極制造是跨學科工程，需綜合材料科學、微加工技術和生物醫學知識。未來隨著柔性電子和納米技術的發展，新一代電極將向高信噪比、無創舒適、智能集成方向演進，推動移動醫療和人機交互應用突破。
